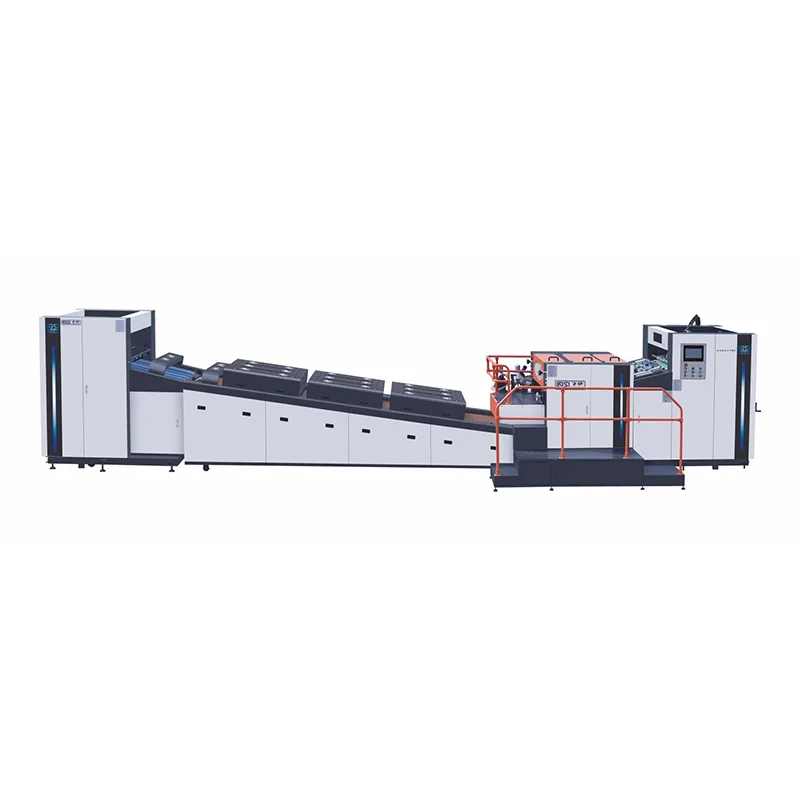

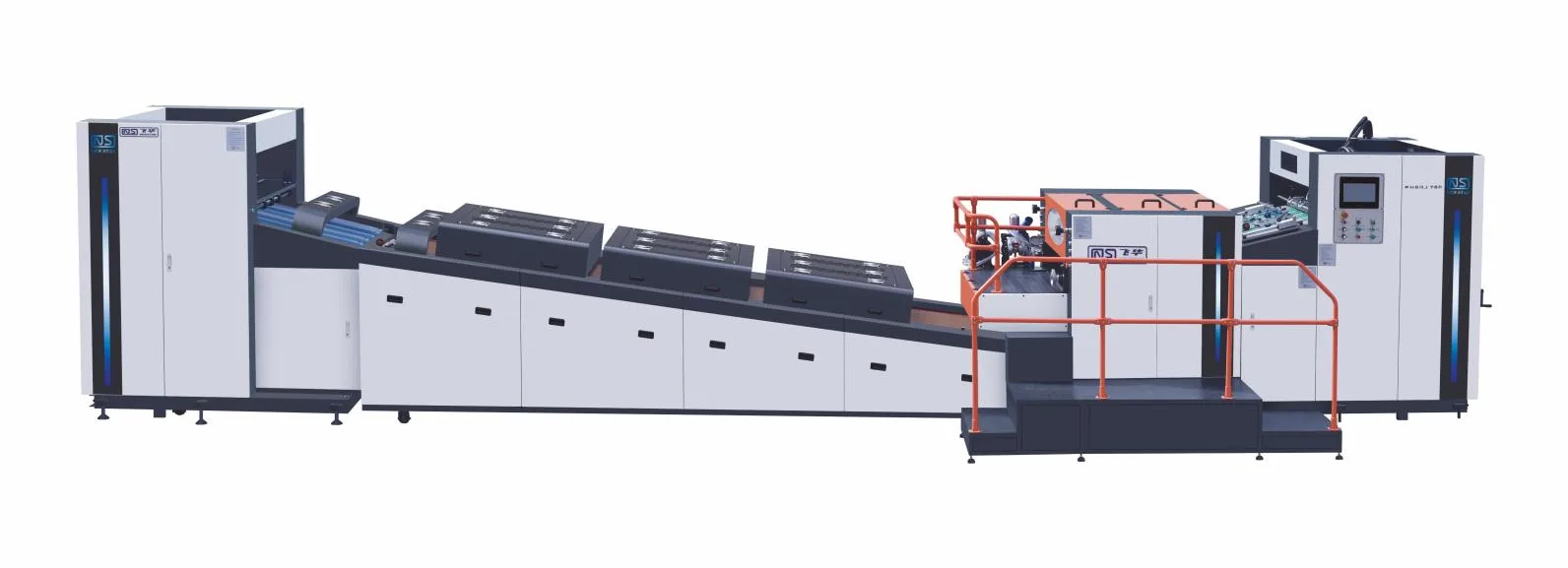

FHSGJ-760 Повністю автоматична високошвидкісна машина для точкового нанесення лаку

Сфера застосування

TNEW STAR FHSGJ-760 Повністю автоматична високошвидкісна машина для повного/точкового нанесення лаку, запущена нашою компанією, яка може покращити властивості друку: водонепроникність, пилонепроникність, покращення поверхні тощо. Вона підходить для плакатів, книг, брошур, кольорових коробок, упаковки кольорових коробок тощо. Процес лакування!

Технічні параметри

Конфігурація деталей

(1) Стандартна структура машини

1. Автоматична годівниця

2. Блок нанесення покриття (УФ-олія/глянцева олія на водній основі)

3. Конвеєрна система сушіння (УФ-сушарка/ІЧ-сушарка)

4. Автоматичний штабелер

5. Система автоматичного керування

(2) Конфігурація машини та технічні характеристики

1. Автоматична подача паперу

- Висока надійність забезпечує швидку та плавну подачу паперу.

- Оснащений чутливим електромеханічним детектором подвійного натягу та перегородкою стороннього тіла, машина негайно зупиниться у разі ненормальної роботи.

- Точний і надійний передній і бічний колії.

2. Хост покриття

- Швидкість нанесення покриття до 6000-9000 аркушів/год.

- Використання відбиткового барабана великого діаметру, барабана за допомогою динамічного балансу, плоского покриття масляної плівки. Подвійний вал передачі масла, скребок, простий і надійний контроль масла.

- Барабан для покриття має гвинтовий фіксований затискний пристрій, який є простим і міцним.

- Роликова структура передачі масла вперед і назад, легке перетворення, гнучке регулювання товщини.

FHSGJ-760 1050 доступний з додатковими керамічними анілоксовими роликами та ракелями.

3. УФ-сушильне обладнання (УФ-сушарка + ІЧ-сушарка) Суттєве оновлення з додатковими УФ-світлодіодними лампами

- Обладнання для УФ-сушіння використовує три ультрафіолетові ртутні лампи, які можуть швидко затвердіти УФ-лак.

- Обладнаний перетворенням повного/напівсвітла.

- Вбудований автоматичний контроль температури та електронний ненормальний стрибок.

- Обладнання для ІЧ сушіння на водній основі, може сушити лак на водній основі.

-Світлодіодні лампи використовують процес затвердіння при низькій температурі, щоб забезпечити якість паперу та дозволити лаку охолонути швидше, забезпечуючи вам високу якість!

4. Автоматичний укладальник паперу

- Накопичувач паперу оснащений автоматичною платформою для завантаження паперу.

- Фотоелектричний пневматичний двосторонній вирівнювач паперу та міцний папір плоский і повільний; Проміжний пристрій для запобігання випуску товстого паперу за інерцією; Середній діапазон для забезпечення гладкого й акуратного отримання паперу.

- Оснащений охолоджуючим вентилятором і додатковим охолоджуючим кондиціонером.

- Індикатор ненормального стану та система виявлення безпеки для швидкого інформування персоналу про ненормальний стан.

5. Автоматичне керування

- Двигун ВИКОРИСТОВУЄ регулювання швидкості перетворення частоти, безпечний і надійний.

- Вся машина ВИКОРИСТОВУЄ програмоване керування PLC, просте управління, легке обслуговування.

- Всі частини кабелю з'єднані швидким роз'ємом, простим в установці.

【1】 Автоматична подача (без приводного двигуна на валу)

【2】Система покриття (УФ-масло/глянцева олія на водній основі)

【3】ІЧ-сушарка (УФ-сушарка + ІЧ-сушарка)

(1) FHSGJ-760 Повністю автоматична високошвидкісна повна/точкова машина для нанесення лаку Список конфігурації

(2)

(3) FHSGJ-760 Повністю автоматична високошвидкісна машина для повного/точкового лакування Запасні частини

Параметри можуть бути змінені без попереднього повідомлення, фактичний продукт має перевагу.

Повністю автоматична високошвидкісна машина для повного/точкового лакування

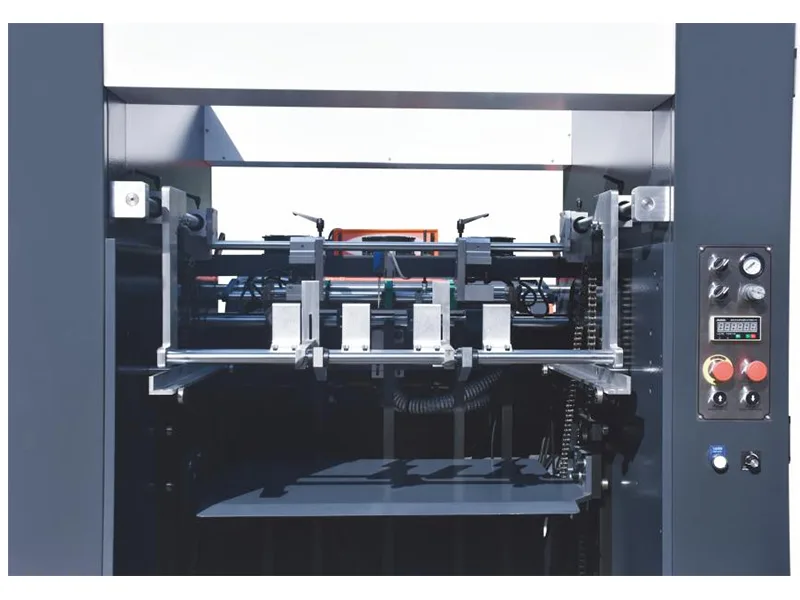

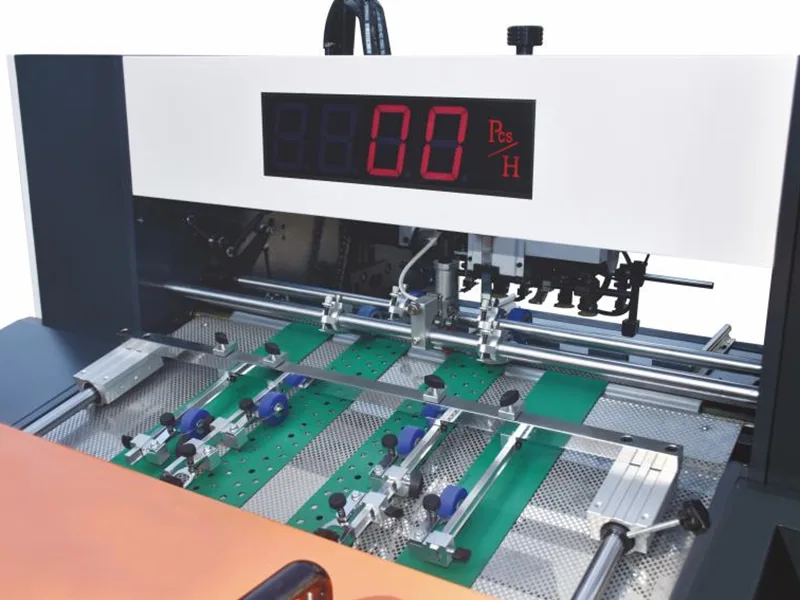

(1) Автоматична подача

1. Прийміть високошвидкісний офсетний пристрій подачі (9000 аркушів/год), щоб забезпечити швидку та стабільну роботу

2.Паперовий фотоелектричний контроль, автоматичний підйом

3. Безпека підйому подвійного захисту

4. Завдяки новітній конструкції укладача паперу можна вставити весь лоток, а лоток можна вставити безпосередньо після друку, без ручного сортування паперу. Також можна використовувати попередній укладальник. двосторонній вибір. Значна економія паперового часу та зниження трудомісткості операторів.

5.Дволистовий детектор

6. Безмасляний вакуумний насос

7. Ми додали функцію, яка дозволяє машині регулювати положення паперу для лакування за допомогою передніх і бічних напрямних, не розбираючи друкарську дошку, якщо положення паперу є неточним.

8. На пристрої подачі додано новий екран моніторингу, що дозволяє користувачам бачити статус збору паперу на станції збору паперу, не пересуваючись.

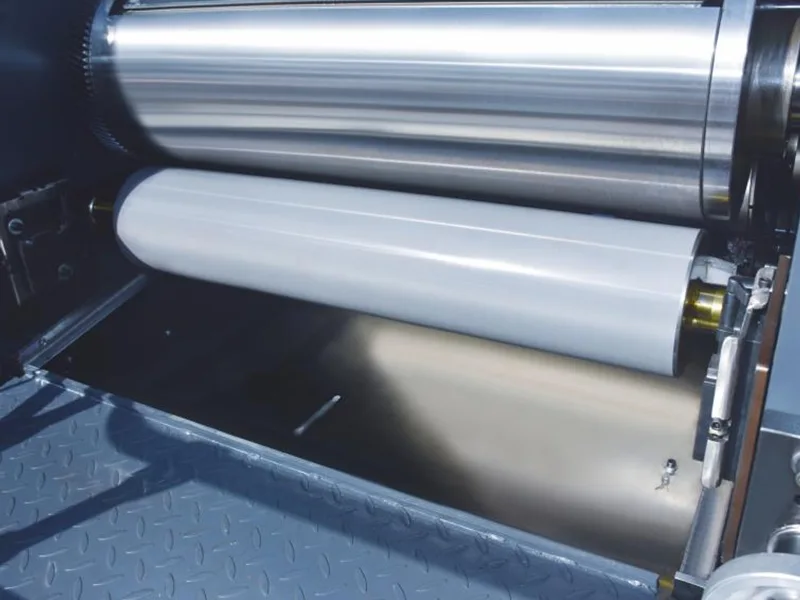

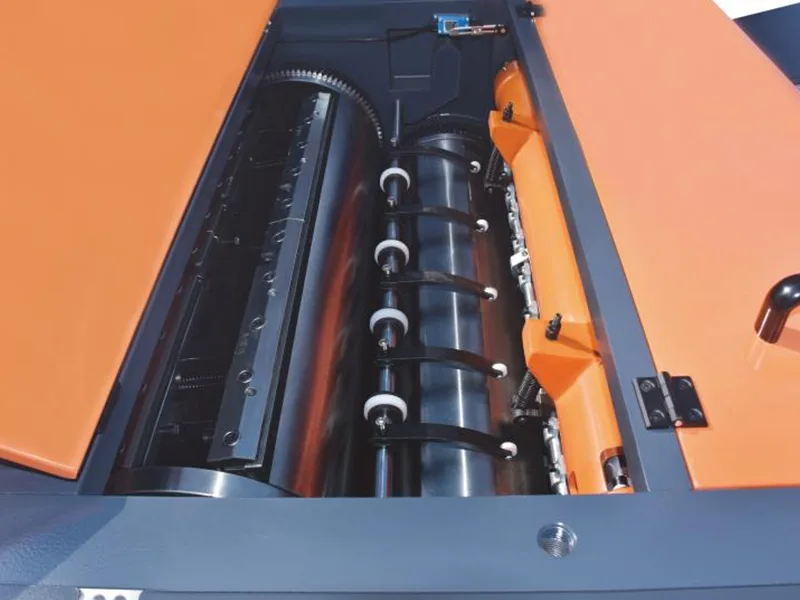

(2) Секція покриття

2 Покриття хост

1. Покриття ковдри: тонке та рівне.

2. Зубчаста подача паперу: без рулону паперу, плавна високошвидкісна подача паперу.

3. Імпортні ролики для вимірювання матеріалу, регульована товщина масла як у прямому, так і в зворотному обертанні.

4. Стінова панель основного блоку: цільна литва HT200, товщина 80 мм.

5. Посилена ливарна основа HT200, стабільна високошвидкісна робота, міцні підшипники.

6. Відтискний валик великого діаметру, динамічно збалансований для рівномірного покриття маслом.

7. Виявлення відсутності аркуша та зміщення для забезпечення точності реєстрації.

8. Швидкозажимна пластина.

9. Конструкція подвійного масляного насоса для легшого очищення.

10. Масляний піддон і ракель мають тефлонове покриття та антипригарне покриття.

- Швидкість нанесення покриття до 6000-9000 аркушів/год.

- Використання відбиткового барабана великого діаметру, барабана за допомогою динамічного балансу, плоского покриття масляної плівки. Подвійний вал передачі масла, скребок, простий і надійний контроль масла.

- Барабан для покриття має гвинтовий фіксований затискний пристрій, який є простим і міцним.

- Роликова структура передачі масла вперед і назад, легке перетворення, гнучке регулювання товщини.

- Додатковий керамічний анилоксовий ролик і скребок для порожнин або звичайний скребок.

Нові функції: Щоб клієнтам було легше змінювати друковану плату, ми оновили цю функцію, щоб досягти підгонки за один крок.

FHSGJ-760 1050 доступний з додатковими керамічними анілоксовими роликами та ракелями.

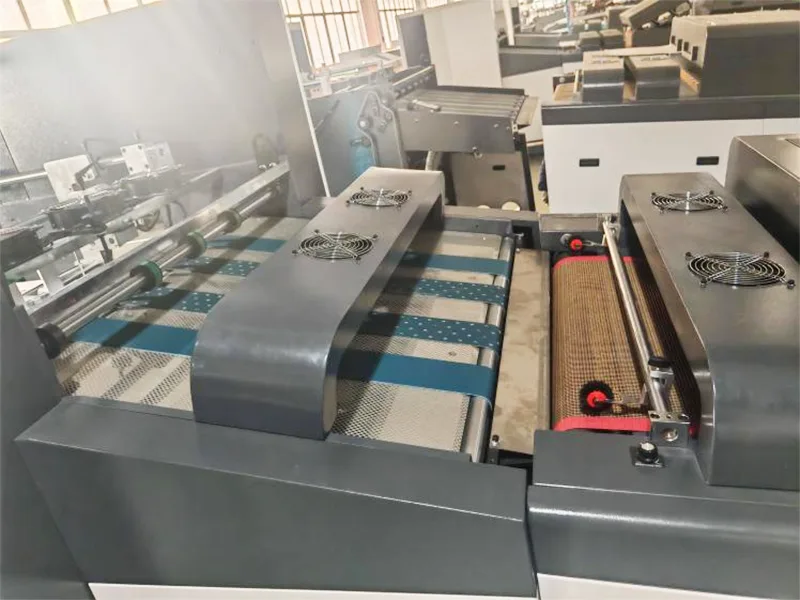

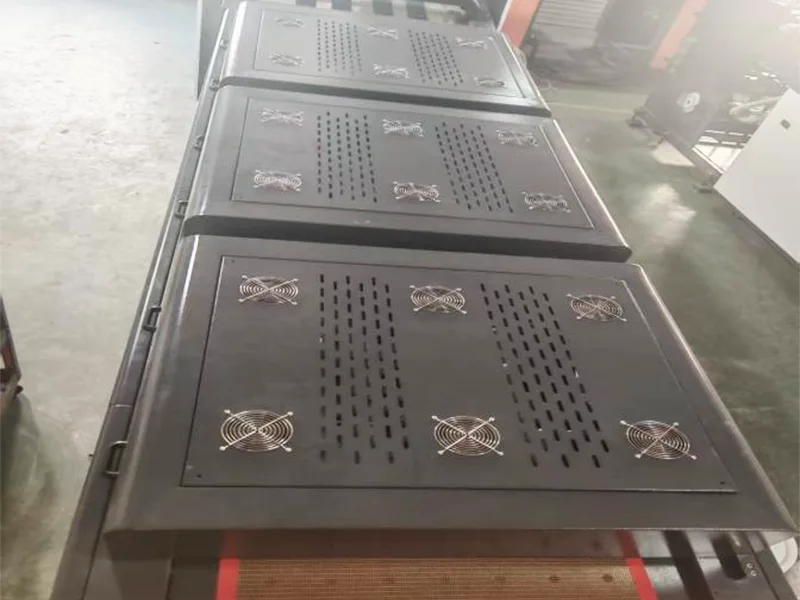

(3) Система ІЧ-сушіння та УФ-затвердіння

3. УФ-сушильне обладнання (УФ-сушарка + ІЧ-сушарка) Суттєве оновлення з додатковими УФ-світлодіодними лампами

- Обладнання для УФ-сушіння використовує три ультрафіолетові ртутні лампи, які можуть швидко затвердіти УФ-лак.

- Обладнаний перетворенням повного/напівсвітла.

- Вбудований автоматичний контроль температури та електронний ненормальний стрибок.

- Обладнання для ІЧ сушіння на водній основі, може сушити лак на водній основі.

- Духовка оснащена датчиком температури, а під абажуром встановлений страхувальний дріт, щоб папір не спливав і лампа не займалася.

- Піч має функцію автоматичного підйому, пожежобезпечна і дозволяє легко замінити лампу.

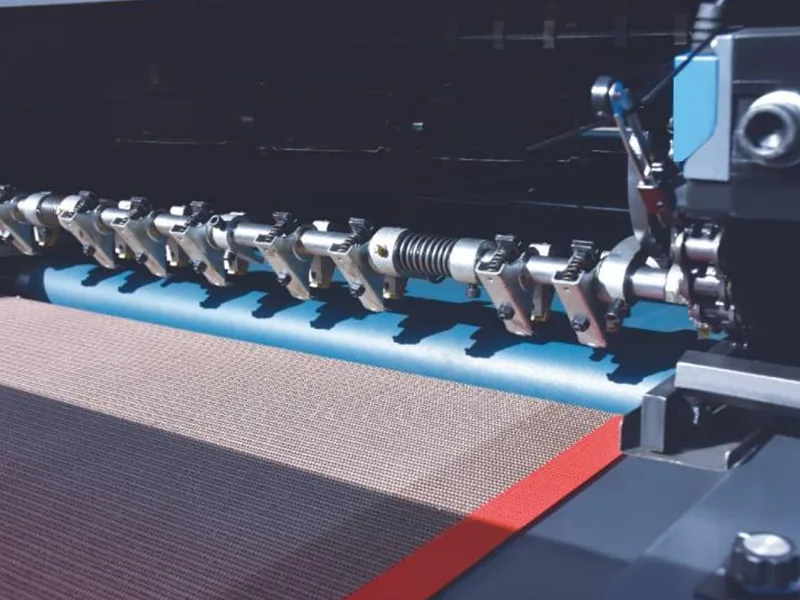

- Тефлонова конвеєрна стрічка з автоматичною системою корекції відхилень.

- Повний процес всмоктування паперу та витяжна вентиляція.

- Вентилятор охолодження та пристрій пропуску паперу.

- Світлодіодні лампи використовують процес затвердіння при низькій температурі, щоб забезпечити якість паперу та дозволити лаку охолонути швидше, забезпечуючи вам високу якість!

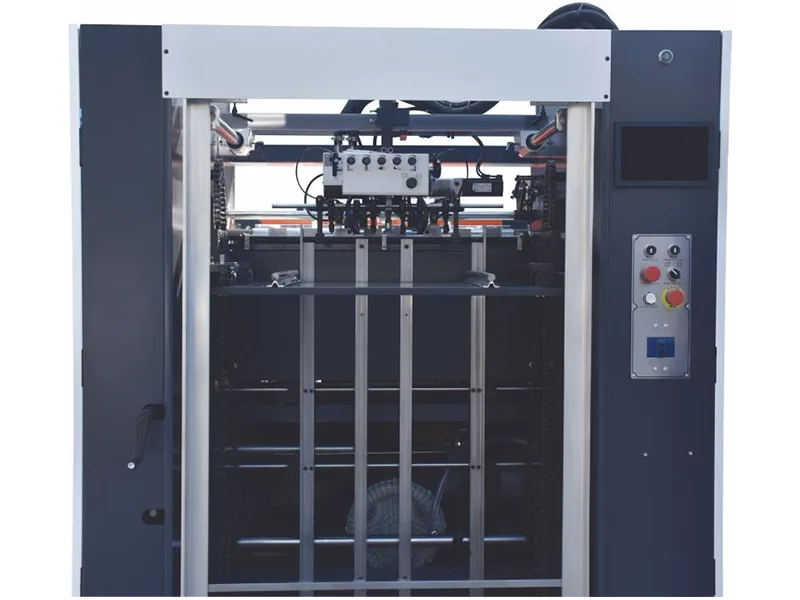

(4) Автоматична система доставки

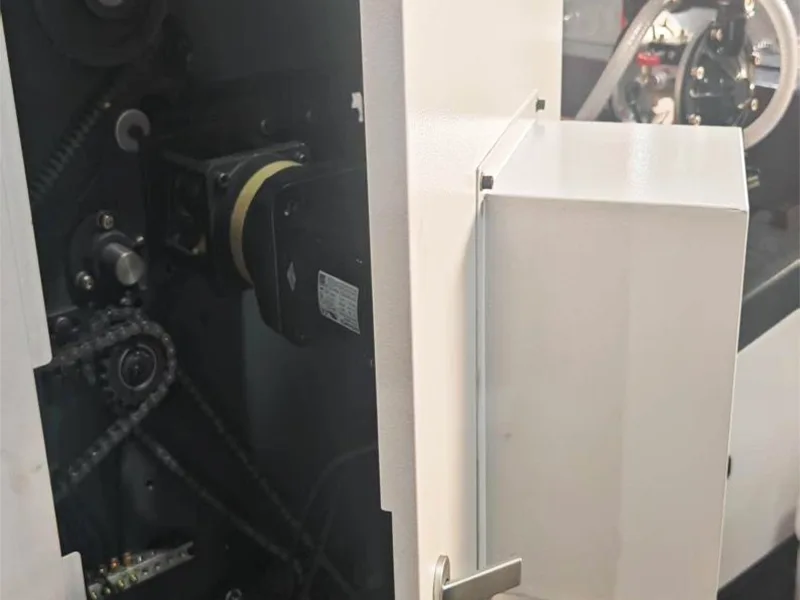

5. Автоматичне керування

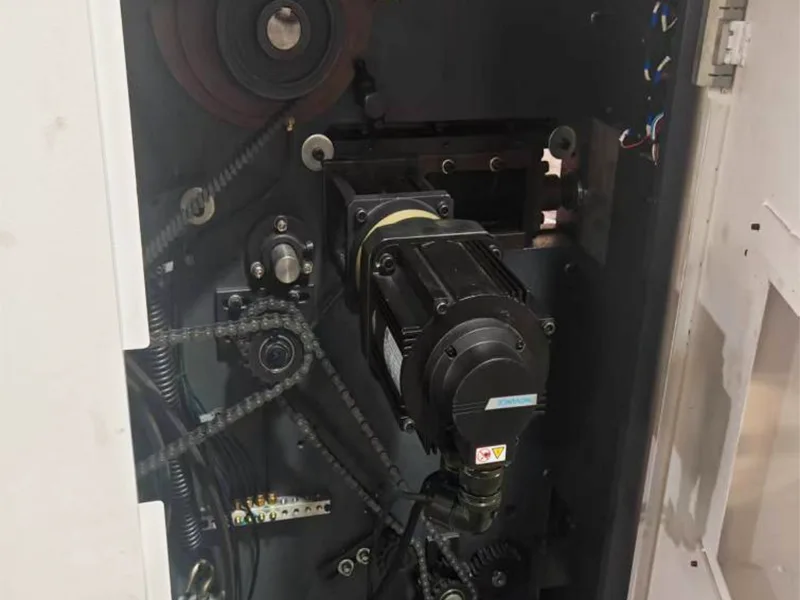

- Двигун ВИКОРИСТОВУЄ регулювання швидкості перетворення частоти, безпечний і надійний.

- Вся машина ВИКОРИСТОВУЄ програмоване керування PLC, просте управління, легке обслуговування.

- Всі частини кабелю з'єднані швидким роз'ємом, простим в установці.

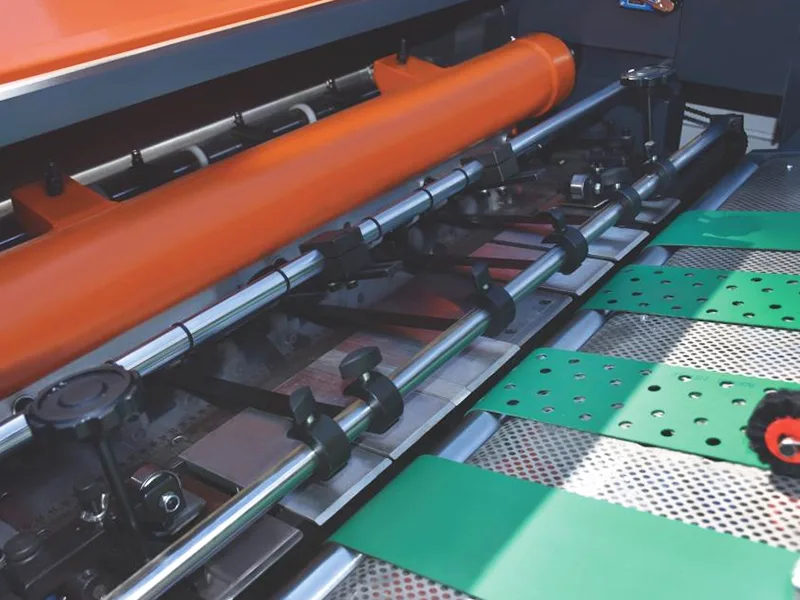

1.Паперовий фотоелектричний контроль, автоматичний підйом

2. Безпека підйому подвійного захисту

3. Оснащений функцією пневматичної заслінки паперу, ви можете встановити кількість і час ударів паперу, щоб забезпечити акуратність

4. Функція автоматичного опускання безладного паперу

5. Відповідає системі виявлення зминання паперу для досягнення інтелектуального уповільнення.
